湖州消防管道漏水檢測案例

近日湖州某煉化企業地下消防管道疑似泄漏，委托我司（嘉興巨浩）進行漏水檢測。巨浩探測技術團隊進場后，與工作人員溝通交流后進行現場踏勘，發現裝置內部噪音大，對聽音檢測工作造成很大影響。

為此巨浩探測技術團隊根據現場實際情況，制定了周密的檢測方案后，開展漏水檢測工作。聽音檢測：進行裝置用水附屬物進行聽音檢測工作，包括消防栓、閥門、循環水閥門等，聽音檢測完成后未發現異常漏水聲音。
電導率檢測：使用電導筆分別對排水井流淌的清水、循環水和消防水進行電導率檢測，其中消防水電導率和排水井內流水相似。
相關儀檢測：依據煉化工作人員提供的管線圖紙對消防水和循環水進行相關儀檢測，在裝置消防水管線發現強烈的漏水聲波信號。
確定漏水發生區域：根據管線距離對信號產生區域使用探知機進行地面聽音，與周圍地面聲音有較小差別，確定漏水發生區域。
精準定位漏水點：使用相關儀和探知機等儀器對消防水閥門，消防栓進行無差別聽音檢測，最終鎖定漏水點。當供水管道發生泄漏時，水在壓力下溢出會產生一種噪音，這種噪音會沿管道向兩側傳播，或沿介質傳播到地面，漏水檢測就是通過儀器拾取這種漏水的聲音，并轉換為電信號，經過相應放大并作數字化濾波處理，來判斷漏水點的準確位置。在漏水檢測過程中會遇到各種干擾噪聲，譬如：風聲、車輛行駛噪聲、裝置運行噪聲、流水落差噪聲，空氣中傳播的環境噪聲。這些噪聲會嚴重干擾檢測工作，特別是在漏量較小、管道埋深較深的漏水情況。

地下管道承擔著運送能源和物質傳輸的工作，是企業賴以生存和發展的基礎。地下管道的健康運行，是裝置長期、穩定、正常運轉的基本保證。管道長期埋設于地下，由于管道老化、地質變動、氣溫起伏、環境腐蝕及外界壓力等原因，會造成地下管道泄漏。為了節約水資源，漏水檢測技術自出現之日起便迅速成為了漏損控制項目的基石。根據不同的環境特點，確定漏水探測的程序和方法，結合工程人員的技術和經驗，精準定位漏水點。相關儀檢測法是當前先進有效的一種檢漏方法，特別適用于環境干擾噪聲大、管道埋設太深或不適宜用地面聽音法的區域。用相關儀可快速準確地測出地下管道漏點的精確位置。可以進行高精度的管道泄漏檢測作業。進行相關分析時，查明目標管道的走向及連接情況，兩個加速傳感器放在同一條管道上，合理選取探測距離，通過濾波功能，檢測出漏水聲音，由相關峰值自動計算來判定漏水點。
一套完整的相關儀主要是由一臺相關儀主機(無線電接收機和微處理器等組成)、二臺無線電發射機(帶前置放大器)和二個高靈敏度振動傳感器組成。
在懷疑漏水的管道上放置兩個傳感器，漏水點發出的聲音會以一定的速度（V）向左右兩側傳播，傳播速度（V）由管材和管徑決定，記錄下漏水聲音到達兩個傳感器的時間差（Td），已知管道材質和長度，相關儀可以準確計算出漏水點的位置。

影響相關儀定位精度Lx的參數主要有相關距離D、聲音在管道中的傳播速度V、漏水聲波到達兩個傳感器的延遲時間Td，如果V×Td為常數，則相關距離D偏差1米，相關結果Lx會產生0.5米的誤差，D偏差越大，產生的測試誤差越大。 進行相關分析時，兩個加速傳感器必須放在同一條管道上根據現場情況合理選取探測距離。 相關測量必須查明目標管道的走向及連接情況。
如果相關距離D為準確的參數，聲波在管道中的傳播速度V一般在1000米/秒左右，假設速度偏差為10%，即偏差為100米/秒，那么當Td為10ms時，相關結果Lx會產生0.5米的誤差，當Td為100ms時，相關結果Lx會產生5米的誤差，Td越大，產生的測試誤差也越大。因此，在相關檢測的過程中，漏點越接近中間，定位精度越高。

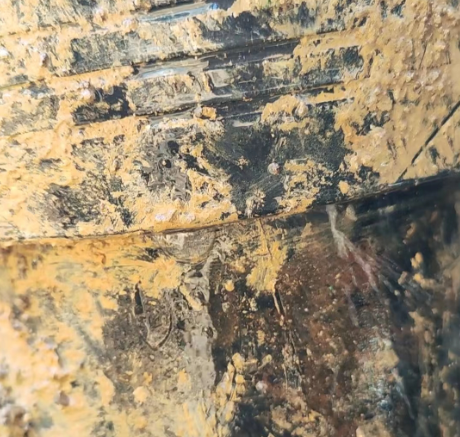

本次漏水難題，在我司技術團隊的努力下，綜合聽音檢測、電導率檢測、相關儀檢測等多種檢測方法，精準定位漏水點，開挖后漏水點位置與前期定點位置無偏差。修復該處漏水點可以大大減少企業的供水成本，并保障裝置建筑及消防設施的安全。

我司有30年管道泄漏檢測經驗積累，采用無損檢測方式，精準定位漏點。巨浩已實現“不分管徑大小，不分管道材質，不分管道內流通介質，只要是漏，就能檢測出漏點，為企業管網長期穩定運行提供技術支撐！
