常見的漏損檢測原理及儀器設備法:管網漏損是一個常見的問題，需要及時的檢測和修復，以減少水資源的浪費和供水系統的損失。
常見的方法包括：聲音檢測法、流量計量法、壓力變化法、滲漏水檢測法、熱成像法、化學示蹤法、無損檢測技術、管道內窺法等。

聲音檢測法通過檢測管道或設備中的聲音變化來識別漏損點。常見的有噪聲分析儀、聽漏棒法、相關撿漏儀等

流量計檢測法通過監測管網中的流量變化來檢測漏損，常用的設備包括流量計和流量傳感器。?壓力變化法通過檢測管道或設備中的壓力變化來識別漏損點。常見的有壓力傳感器、壓力差傳感器等。滲漏水檢測法通過監測地下管道周圍的土壤濕度變化，來判斷是否存在漏損，常用的設備包括濕度傳感器。管道內窺法基于閉路電視成像原理的管道內窺法熱成像法通過使用紅外熱像儀或熱成像相機，檢測管道表面的溫度變化，以尋找可能的漏損點。示蹤法通過向管網注入示蹤劑，如熒光染料或化學物質，通過取樣和分析來確定漏損點。

無損檢測技術包括超聲波檢測、磁流體檢測、雷達檢測等技術，以非破壞性的方式檢測管道的漏損情況。

聲音檢測法--聽漏棒法:聽漏棒法是一種基于聲音檢測的管道漏損檢測方法。它是通過使用專門的聽漏棒（也稱為聽棒或聽桿）來放置在閥門、消防栓等位置，通過聽取管道漏損出水口位置在管道中傳播的聲信號，從而判斷管道漏損點位置。

原理：是利用聽漏棒的敏感性和放大功能，將水管中漏水產生的聲音傳導到聽棒上，使操作人員能夠更容易地聽到和識別漏水聲音。

聽漏棒通常由一個長桿和一個放大器組成，通過將聽棒的末端放置在管道表面或接近漏損點，操作人員可以通過聽覺判斷漏損的存在和位置。

聽漏棒法適用于較小規模的供水管道和一些特定的場景。在實際應用中，需要結合其他有效的漏損檢測方法以提高準確性和效率。

閥栓聽音法：閥栓聽音法是用聽音桿或電子聽漏儀直接在管道暴露點(如消火栓、閥門及暴露的管道等)聽由漏水點產生的漏水聲，從而確定漏水管道，縮小漏水檢測范圍。聽測點距漏水點位置越近，聽測到的漏水聲越大；反之，越小

地面聽音法：當確定漏水管段后，用電子聽漏儀在地面聽測地下管道的漏水點，并進行精確定位。聽測方式為沿著漏水管道走向以一定間距逐點聽測比較，當?shù)孛媸耙羝骺拷┧c(diǎn)時，聽測到的漏水聲越強，在漏水點上方達到最大。

聲音檢測法丨噪聲記錄儀:噪聲記錄儀一般由安裝在配水系統的聲學接收控制器及多個數據記錄器組成，記錄器分布在如消火栓、閥門及其他管道暴露位置。可以根據預設的時間自行啟動，主要記錄夜間的管道漏水噪聲信號，通過專門軟件對信號數據分析，推斷漏損管道位置。

噪聲檢測儀的特點和功能包括：

聲音傳感器：噪聲檢測儀配備了高靈敏度的聲音傳感器（也稱為麥克風），用于捕捉環境中的聲音信號。聲音分析和測量：噪聲檢測儀能夠?qū)Σ蹲降降穆曇暨M(jìn)行分析和測量，包括聲音的強度（分貝），頻譜特性，聲音的持續時間等。

數據記錄和顯示：噪聲檢測儀可以記錄和存儲測量數據，以便后續分析和報告。它通常具有顯示屏，可實時顯示噪聲水平和其他相關參數。

頻率加權和時間加權：噪聲檢測儀通常具有頻率加權和時間加權功能，以根據不同的噪聲類型和標準進行噪聲評估。

數據傳輸和連接：一些噪聲檢測儀具有數據傳輸和連接功能，可以通過藍牙、USB或其他接口與計算機或移動設備進行數據傳輸和分析。

聲音檢測法丨相關檢漏儀:相關檢漏儀構成包括主機、兩個傳感器和配套的無線發射器，其工作原理是通過傳感器收集漏損位置傳播聲波信號的時間差，并利用無線發射器將信號數據傳輸至主機，進而得到漏損點的位置。

這種檢漏儀常用于漏水檢測和定位，基于聲音傳播的原理來判斷漏水點位置。

優點：儀器自動確定漏點位置人為干預少，漏點定位準確率較高，對于難點問題，如管道埋的太深，漏量較小，漏口方向向下等，能發揮較好的作用

缺點：投資較大，需正確輸入管道的各項參數，要求測漏人員要熟悉管道走向，埋深，管材等。

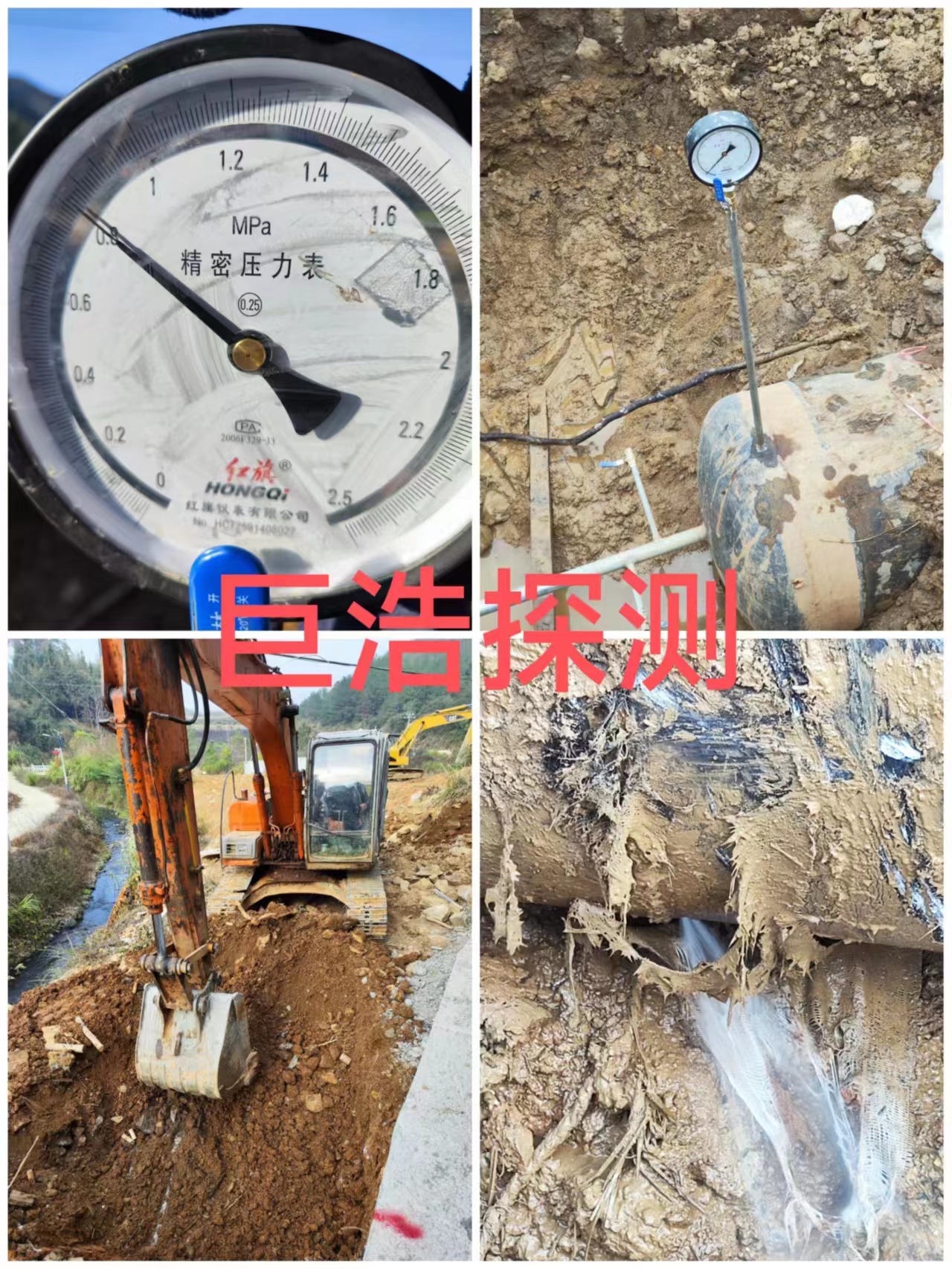

壓力檢測法丨連續監測法:原理：通過在管網中安裝壓力傳感器或監測裝置，連續監測管道中的壓力變化。這些裝置可以實時記錄管道中的壓力數據，并將其傳輸?shù)綌?shù)據采集系統進行分析和處理。

優點：能夠提供長期、連續的壓力監測，有助于發現漏損點的變化和趨勢。可實現自動化的數據記錄和分析。

缺點：需要較長時間的監測周期，對設備的安裝和維護要求較高。不能提供即時的漏損位置定位，需結合其他方法進行進一步的定位。

壓力檢測法丨暫態測試法:原理：通過在管網中引入暫態（瞬時）壓力波動，觀察和記錄壓力變化的響應。這種方法通常是通過開關閥門或其他方式，迅速改變管道中的流體壓力，觀察漏損點是否會產生明顯的壓力變化。

優點：能夠迅速檢測到管網中的漏損點，并快速定位問題區域。不需要長時間的監測，適用于較大規模的管網。

缺點：可能需要中斷供水過程，對供水系統和用戶造成一定的影響。僅能提供漏損點的大致位置，精確定位仍需進一步檢測。

管道內窺法:管道內窺法是一種采用管道機器人搭載或人工推入，以及采用其他裝置拖拽閉路電視攝像系統CCTV，通過光學影像查視供水管道內部缺陷，推斷漏水異常點的方法。

應用范圍：宜用于供水管網漏水異常點精確定位，尤其適用于探測非金屬管道、大口徑管道、長距離管道等聲音探測法、相關分析法探測效果受的場景，是漏水探測技術的一項有力補充。

管道內窺法探測時，應符合下列規定：一：是待測供水管道應停止運行，且需排放待測供水管道中流體，直至流體無法淹沒攝像頭；
二：是應用管道內窺法前，應校準設備電纜長度，測量起始長度應歸零；
三：是在探測儀行進過程中，可能出現局部被淹沒的現象，為保證圖像清晰度，檢漏人員應結合探測圖像，即時調整探測儀的行進速度。
此外，觀測探測儀行進時，還應觀察探測儀前方是否有障礙物遮擋，以避免探測儀卡在管道內的事故發生。

熱成像法丨紅外熱成像:紅外熱成像法利用紅外光譜探測漏點附近產生紅外信號的異常反應（溫度差變化）來判斷漏點的位置的新方法，在管道系統中，當某處管線發生漏損時，周圍土壤可能會受到漏水的影響而達到飽和狀態，從而改變了其熱學特性。

適合檢測地下供暖系統、噴水滅火系統、屋頂系統、天花板、墻壁和地板中水分侵入的非破壞性方法。

紅外熱成像法在漏損檢測中具有高精度和安全快速定位的優點。然而，需要注意的是，紅外熱成像法的檢測結果可能受到環境條件（如環境溫度和濕度）、人工經驗以及設備和設置的影響。因此，在使用紅外熱成像法進行漏損檢測時，需要考慮這些因素，并綜合其他檢測方法和驗證手段以提高準確性和可靠性。

示蹤法丨示蹤氣體法:示蹤氣體法是一種常用的無損檢測方法，用于定位和檢測管道系統中的漏損。該方法通過向管道中注入示蹤氣體，然后監測和檢測漏出的氣體來確定漏損點的位置。

因?yàn)闅怏w示蹤法操作流程相對煩瑣，所以氣體示蹤法不宜用于供水管網漏水普查，而適用于漏水異常點的精確定位和新裝供水管道的檢漏。

原理：示蹤氣體法基于注入管道中的氣體在漏損點處漏出到環境中的原理。示蹤氣體可以是氦氣、氮?dú)狻錃獾确怯卸尽⒖蓹z測的氣體。一旦示蹤氣體從管道中的漏損點泄漏到周圍環境中，可以使用氣體探測儀或氣體檢測器來檢測和定位氣體泄漏的位置。

優點：高靈敏度：示蹤氣體法具有很高的靈敏度，能夠探測到微小的氣體泄漏，即使是在較小的漏損點也能進行準確檢測。

高精度定位：該方法可以提供較高的漏損點位置的定位精度，幫助準確定位漏損點。可追蹤性：示蹤氣體一旦被釋放到環境中，可以追蹤和監測其傳播路徑，幫助確定管道系統中的漏損位置。

探地雷達檢測法是一種無損檢測技術，常用于地下管網漏損的探測。它利用無線電波反射漏點周圍不同濕度的土壤并用圖像顯示，通過有經驗的人員對生成圖形的分析，實現漏水點精確定位。

探地雷達檢測法的特點和優點包括：非破壞性檢測：探地雷達無需對地面進行開挖或破壞，可以對地下管網進行無損檢測，減少對供水系統和周邊環境的干擾。高分辨率：

快速掃描：探地雷達可以快速進行掃描，并實時顯示地下結構的圖像，提供快速的檢測結果和評估。

定位精準：通過分析探地雷達圖像，可以準確確定漏損點的位置，幫助進行精確定位和修復。

然而，探地雷達檢測法也存在一些限制和挑戰：

受地質和土壤條件影響：地下結構和介質的不均勻性、濕度變化以及較高的電導率可能對探地雷達信號的傳播和解釋產生影響。

有限的探測深度：探地雷達的探測深度受到不同頻率和天線配置的限制，對于較深埋的管道或大范圍的供水管網檢測可能存在限制。
解釋和分析復雜性：對于復雜的地下結構和多層介質，解釋和分析探地雷達圖像可能需要專業知識和經驗。
